Als erfahrener Lieferant von LCD -Modulen verstehe ich die entscheidende Bedeutung von gründlichen Tests bei der Sicherstellung der Qualität und Leistung dieser Produkte. In diesem Blog -Beitrag werde ich umfassende Erkenntnisse darüber mitteilen, wie LCD -Module effektiv testen und aus meiner umfassenden Erfahrung in der Branche stammen.
Visuelle Inspektion
Der erste Schritt beim Testen eines LCD -Moduls ist eine akribische visuelle Inspektion. Dieser Prozess hilft sich, sichtbare Defekte zu identifizieren, die die Funktionalität oder das Erscheinungsbild des Moduls beeinflussen könnten. Untersuchen Sie zunächst die physikalische Struktur des Moduls. Überprüfen Sie nach Schäden wie Rissen, Kratzern oder Dellen auf der Glasoberfläche oder dem Rahmen. Selbst kleinere Kratzer können zu Lichtstreuung führen, was zu einer verringerten Bildqualität führt.
Untersuchen Sie als Nächstes die Kanten des LCD -Panels auf ordnungsgemäße Ausrichtung. Fehlgerichtete Kanten können auf ein Fertigungsproblem hinweisen, das zu einer ungleichmäßigen Anzeige oder einer Schwierigkeit bei der Montage des Moduls führen kann. Schauen Sie sich auch die Hintergrundeinheit an. Jede Verfärbung, dunkle Flecken oder sichtbare Schäden an der Hintergrundbeleuchtung können zu einer inkonsistenten Beleuchtung über dem Bildschirm führen.
Elektrische Tests
Nach der visuellen Inspektion ist es an der Zeit, sich mit elektrischen Tests zu befassen. Dies beinhaltet die Überprüfung der Stromversorgung und der elektrischen Verbindungen des LCD -Moduls. Verwenden Sie ein Multimeter, um die Spannung an den Leistungsstiften des Moduls zu messen. Die gemessene Spannung sollte mit dem angegebenen Spannungsbereich für das Modul übereinstimmen. Jede signifikante Abweichung könnte auf ein Problem mit der Stromversorgung oder auf ein Problem innerhalb des Moduls selbst hinweisen.
Testen Sie die elektrischen Verbindungen, indem Sie die Kabel und Stecker vorsichtig wackeln. Eine lose Verbindung kann zeitweise Anzeigeprobleme oder einen vollständigen Fehler verursachen. Stellen Sie sicher, dass alle Stifte ordnungsgemäß sitzt und es keine Anzeichen von Korrosion oder Schäden an den Anschlüssen gibt.
Anzeigefunktionalitätstests
Einer der wichtigsten Aspekte beim Testen eines LCD -Moduls ist die Bewertung seiner Anzeigefunktionalität. Zeigen Sie zunächst einen festen Farbbildschirm wie Weiß, Schwarz, Rot, Grün und Blau an. Auf diese Weise können Sie nach toten Pixeln, festgefahrenen Pixeln oder Problemen mit Farbuniformitäten suchen. Tote Pixel erscheinen als schwarze Punkte auf dem Bildschirm, während festgefahrene Pixel in einer einzigen Farbe beleuchtet bleiben. Eine Farbgleichheit kann bewertet werden, indem beobachtet wird, ob die Farbe über den gesamten Bildschirm konsistent erscheint.
Zeigen Sie ein Muster von Zeilen, Gittern oder Text an, um nach Verzerrungen oder Unschärfen zu überprüfen. Verzerrte Linien oder verschwommenes Text können Probleme mit der Pixeladressierung oder der Flüssigkristallausrichtung anzeigen. Testen Sie auch das Kontrastverhältnis, indem Sie eine Kombination aus hellen und dunklen Bereichen auf dem Bildschirm anzeigen. Ein gutes Kontrastverhältnis stellt sicher, dass das Display sowohl helle als auch dunkle Farben deutlich zeigen kann.
Touchscreen -Test (falls zutreffend)
Wenn das LCD -Modul über eine Touchscreen -Funktion verfügt, ist es wichtig, seine Genauigkeit und Reaktionsfähigkeit zu testen. Verwenden Sie einen Stift oder Ihren Finger, um auf verschiedene Bereiche des Touchscreen zu tippen. Der Touchscreen sollte die Berührung genau erkennen und sofort reagieren. Testen Sie Multi -Touch -Gesten wie Prise - Zoomen und Wischen Sie, um sicherzustellen, dass der Touchscreen mehrere Touch -Punkte korrekt verarbeiten kann.
Überprüfen Sie nach Kalibrierungsproblemen, indem Sie einen Touchscreen -Kalibrierungstest durchführen. Dies beinhaltet die Anleitung des Bildschirms, um bestimmte Punkte auf dem Bildschirm zu berühren. Wenn der Touchscreen nicht richtig kalibriert wird, kann er Berührungseingänge falsch interpretieren.
Umwelttests
LCD -Module werden häufig unter verschiedenen Umgebungsbedingungen verwendet. Daher ist es wichtig, ihre Leistung unter verschiedenen Umweltfaktoren zu testen. Temperaturtests sind entscheidend, da extreme Temperaturen die Eigenschaften des flüssigen Kristalls beeinflussen können. Legen Sie das LCD -Modul in eine temperaturgesteuerte Kammer und testen Sie seine Funktionalität bei unterschiedlichen Temperaturen, einschließlich hoher und niedriger Extreme.
Feuchtigkeit kann auch die Leistung von LCD -Modulen beeinflussen. Führen Sie Feuchtigkeitstests durch, indem Sie das Modul für einen bestimmten Zeitraum einer hohen Feuchtigkeitsumgebung aussetzen. Überprüfen Sie nach dem Test nach Anzeichen von Kondensation, Korrosion oder elektrischen Shorts.
Spezifische Produktbeispiele

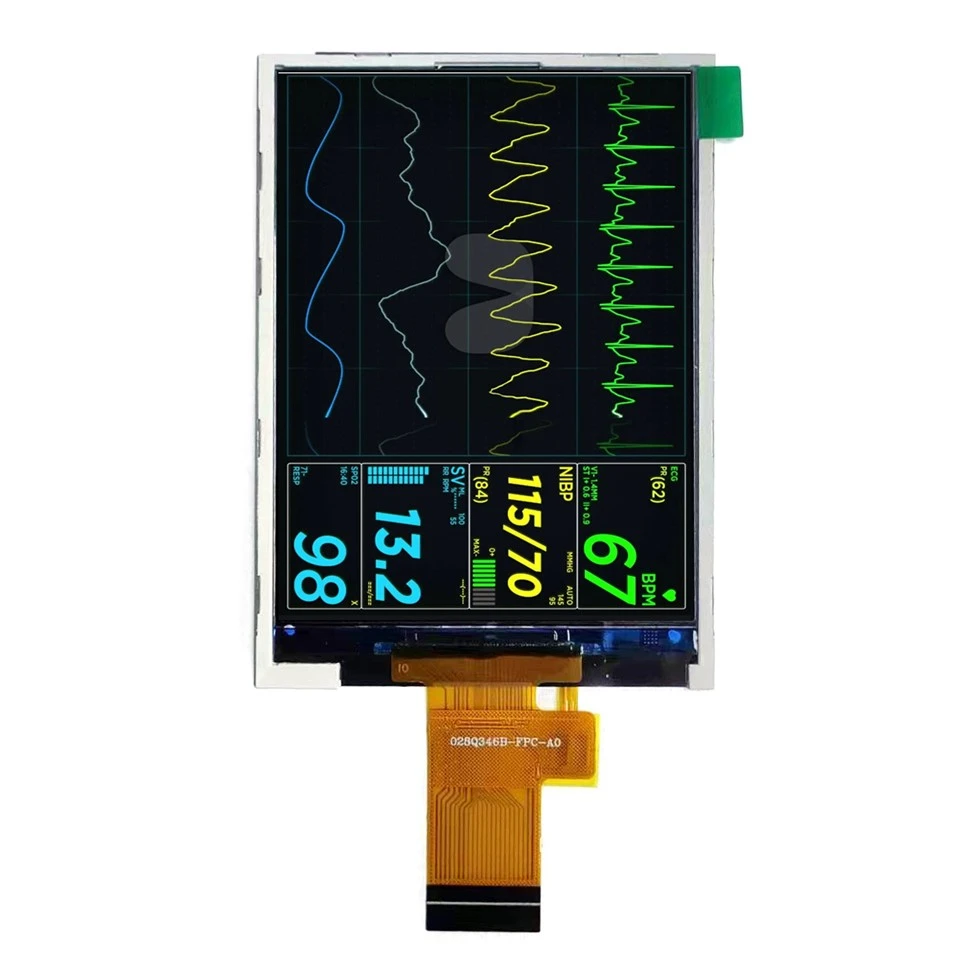

Schauen wir uns einige unserer beliebten LCD -Module an und wie der Testprozess für sie gilt. Der2,8 Zoll 2,8 TFT LCD SPI 240x320ist ein kompaktes und hohes Auflösungsmodul. Während des Tests achten wir aufgrund seiner relativ geringen Größe besondere Aufmerksamkeit auf die Klarheit und die Farbgenauigkeit. Die Touchscreen -Funktion wird, falls verfügbar, gründlich getestet, um eine genaue Berührungserkennung zu gewährleisten.
DerTransmission LCD -Anzeigestützt sich auf eine externe Lichtquelle. Wir testen seine Hintergrundbeleuchtungsleistung, um eine einheitliche Beleuchtung über den Bildschirm zu gewährleisten. Elektrische Tests sind ebenfalls von entscheidender Bedeutung, um sicherzustellen, dass der Stromverbrauch innerhalb des angegebenen Bereichs liegt.
Der0,96 TFT -Anzeigeist eine kleine Display, die häufig in tragbaren Geräten verwendet wird. Wir testen seine niedrigen Merkmale des Stromverbrauchs und seine Fähigkeit, scharfe Bilder in einem begrenzten Raum anzuzeigen.
Wichtigkeit des Tests
Eine gründliche Prüfung von LCD -Modulen ist nicht nur eine Qualitätskontrollmaßnahme. Es ist eine Möglichkeit, Vertrauen mit unseren Kunden aufzubauen. Indem wir sicherstellen, dass unsere Produkte den höchsten Standards entsprechen, können wir zuverlässige und hohe LCD -Module mit hoher Leistung bereitstellen. Dies verringert das Risiko von Produktrenditen und Kundenbeschwerden und spart letztendlich Zeit und Ressourcen für uns und unsere Kunden.
Kontakt zur Beschaffung
Wenn Sie auf dem Markt für hochwertige LCD -Module sind und mehr über unsere Produkte erfahren möchten, können Sie uns gerne an uns wenden. Wir sind immer bereit, Ihre spezifischen Anforderungen zu besprechen und Ihnen die besten Lösungen zu bieten. Unabhängig davon, ob Sie eine kleine Stapelbestellung für Prototypen oder einen großen Skala -Produktionslauf benötigen, können wir Ihre Anforderungen berücksichtigen.
Referenzen
- "LCD -Technologie und Anwendungen" von John Doe
- "Tests und Qualitätssicherung elektronischer Displays" von Jane Smith
