Einschränkungen beim Betrachtungswinkel: Trotz großer Betrachtungswinkel können sich Farbe und Helligkeit bei extremen Winkeln verschlechtern.
Geringer Kontrast: Die Lesbarkeit kann bei hellem Licht beeinträchtigt sein, insbesondere bei Verwendung im Freien.
Zerbrechlich: TFT-Bildschirme sind relativ zerbrechlich und können durch Stöße oder Kratzer leicht beschädigt werden.
Temperaturempfindlichkeit: TFT-Bildschirme können bei extremen Temperaturbedingungen schlechter werden und die Anzeigequalität beeinträchtigen.
1.Produkteinführung
2.Produktmerkmal
Vorteile
Hohe Auflösung:1.44 Das TFT-LCD bietet klare Bilder und Texte für Anwendungen, die Details erfordern.
Großer Betrachtungswinkel:Die Technologie bietet einen weiten Betrachtungswinkel, sodass die Bildqualität aus verschiedenen Blickwinkeln gleich bleibt.
Satte Farbe:TFT-Bildschirme können eine große Farbpalette darstellen und eignen sich für Grafik- und Multimediaanwendungen.
Geringer Stromverbrauch:Im Vergleich zu anderen Anzeigetechnologien schneiden 1,44-TFT-Bildschirme hinsichtlich des Stromverbrauchs gut ab und verlängern die Akkulaufzeit tragbarer Geräte.
Schnelle Reaktionszeit:Geeignet für die Anzeige dynamischer Inhalte wie Videos und Animationen, um Unschärfen zu reduzieren.
Tragbare Geräte:kann für verschiedene tragbare elektronische Produkte wie Handheld-Spielekonsolen, E-Book-Reader usw. verwendet werden.
Eingebettete Systeme: In eingebetteten Geräten und Ingenieurprojekten wie Überwachungsinstrumenten, Smart-Home-Geräten usw. werden Status und Informationen angezeigt.
Spielzeug und Lerngeräte:kann für interaktive Spielzeuge und Lerngeräte verwendet werden, um dynamische Inhalte anzuzeigen und die Interaktivität zu verbessern.
Medizinische Geräte: Einige tragbare medizinische Geräte ermöglichen die Anzeige von Überwachungsdaten in Echtzeit.
Automobilelektronik:kann verwendet werden, um Informationen auf dem Armaturenbrett des Autos anzuzeigen und Navigations-, Geschwindigkeits- und andere Daten bereitzustellen.
Tragbare Geräte:Aufgrund ihrer kompakten Größe werden 1,4--Zoll-TFT-Bildschirme häufig in Smartwatches, tragbaren Spielekonsolen und anderen kleinen elektronischen Geräten verwendet.
Haushaltsgeräte:In einigen Haushaltsgeräten wie Mikrowellenherden, Waschmaschinen usw. werden TFT-Bildschirme zur Anzeige von Bedienoberflächen und Statusinformationen verwendet.
Medizinische Ausrüstung:In medizinischen Überwachungsgeräten werden 1,4-Zoll-TFT-Bildschirme verwendet, um Patientendaten und Überwachungsergebnisse in Echtzeit anzuzeigen.
Industrielle Steuerung: Auf dem Bedienfeld von Industrieanlagen werden TFT-Bildschirme zur Anzeige des Betriebsstatus und der Parametereinstellungen verwendet.
4.Anforderungen
Verwendungsmethode
Schließen Sie die Stromversorgung an:Stellen Sie sicher, dass der Bildschirm für den normalen Betrieb an eine geeignete Stromquelle angeschlossen ist.
Schnittstellenanbindung:Verbinden Sie den TFT-Bildschirm entsprechend den Anforderungen des Geräts über SPI, I2C oder eine parallele Schnittstelle mit dem Hauptsteuerchip.
Initialisierungseinstellungen:Initialisieren Sie den Bildschirm im Code, einschließlich der Einstellung von Auflösung, Farbmodus usw.
Inhalt zeichnen:Verwenden Sie entsprechende Bibliotheken (z. B. die Adafruit GFX-Bibliothek), um Texte, Grafiken und Bilder zu zeichnen.
Anzeige aktualisieren:Aktualisieren Sie den Bildschirminhalt nach Bedarf, um sicherzustellen, dass die Informationen in Echtzeit angezeigt werden.

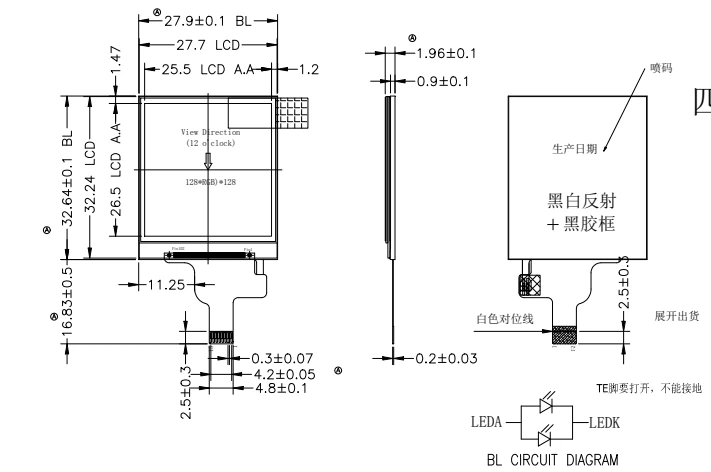

5.Produktparameter (Spezifikation)
|
Modulgröße: 27,90 (B) * 32,64 (H) * 1,96 (T) MM |
LCD AA: 25,50 (H) x 26,50 (V) mm |
| LCD-Größe: 1,44 Zoll | Auflösung: 128 (RGB) x 128 Pixel |
| Treiber-IC: NV3023B |
Treibertyp für Hintergrundbeleuchtung: Leistung/3,1 V/HITE |
| Schnittstelle: 4W/4 SPI |
Farben: 65K
|
|
STIFT |
SYMBOL |
 |
|
1 |
GND |
|
|
2 |
RS |
|
|
3 |
CS |
|
|
4 |
CLK |
|
|
5 |
NC |
|
|
6 |
NC |
|
|
7 |
NC |
|
|
8 |
SDA |
|
|
9 |
RSTN |
|
|
10 |
VDDIO |
|
|
11 |
LEDKIO |
|
|
12 |
LED+ |
|
|
13 |
LED- | |
|
14 |
TE |
|
|
15 |
GND |
